- 名称
全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线
- 产品尺寸
10-23吋
- 设备节拍
15S(单边6颗FPC计)
- 精度
ACF贴附精度:X: ±0.15mm(3σ), Y: ±0.1mm(3σ)
FOP: XY: ±10um(3σ)
PCB: X: ±25um(3σ), Y: ±30um(3σ)
- 设备尺寸
20410×3550×2200mm(仅供参考)
- 技术优势
整线全自动上下料,自动串线作业,针对10-23吋柔性屏的抓取吸附客制化设计,避免吸附变形,设备内洁净度百级管控。
- 工艺流程
LD→EC→FPC绑定(FOP)→AOI+ART→PCB绑定→PCB ART→ULD

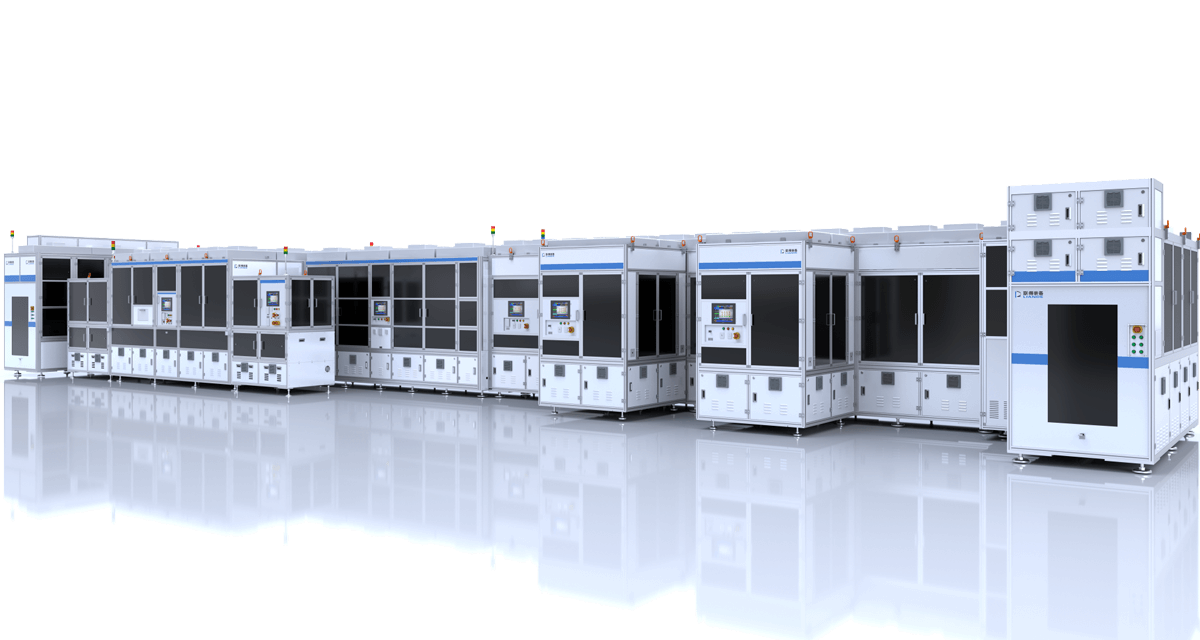

全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线
全自动小尺寸4S柔性屏点胶绑定整线,应用于23吋以下柔性屏的自动上料、上下面USC清洁,端子区Plasma清洁,FPC自动上料清洗后自动绑定,绑定后AOI偏移检测+ART阻抗检测,PCB自动上料绑定以及后续ART检测、下料机收料。上下料机可对接双层AGV料车。
![全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线 全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线](/upload/goods/2023-12/657ab308bd152.png)

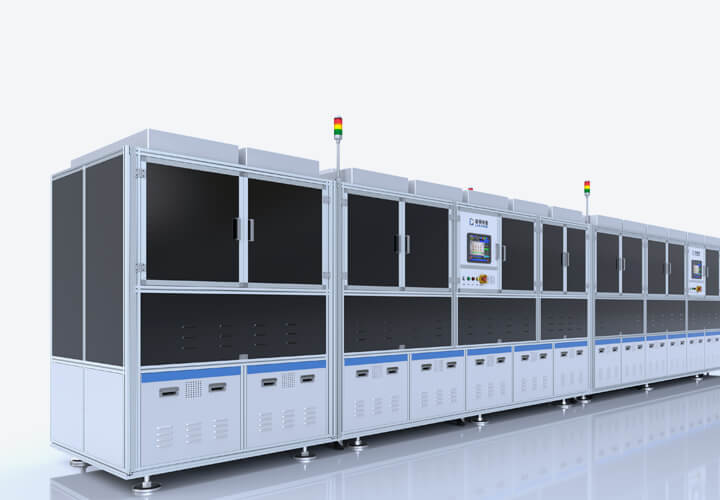

细节图
![全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线 全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线](/upload/goodsgallery/2023-12/6576bd8eb5b0c.jpg)
![全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线 全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线](/upload/goodsgallery/2023-12/6576bd954cb7d.png)
![全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线 全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线](/upload/goodsgallery/2023-12/6576bda0bb268.jpg)
![全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线 全自动小尺寸4S柔性屏OLED EC/COP/FOP/AOI/点胶绑定整线](/upload/goodsgallery/2023-12/6576bda841773.png)
