汇流带焊接机

汇流带焊接机

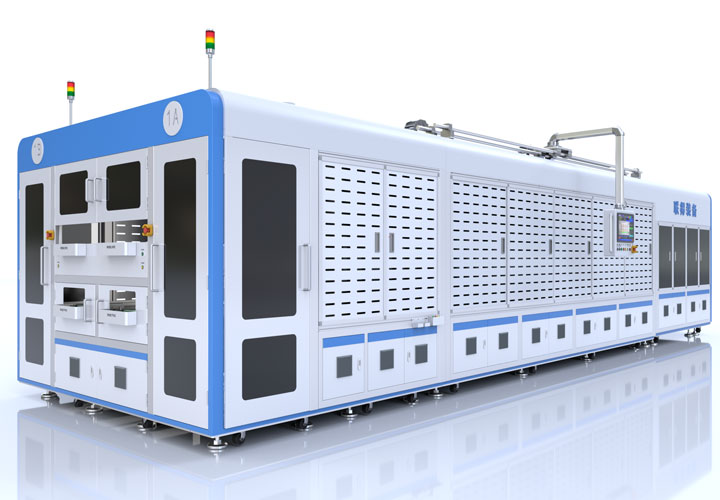

汇流带焊接机,通过使用电磁焊接头把每块电池片的引线焊接到汇流带上的自动化设备。

汇流带焊接机
技术参数
  • 名称

    汇流带焊接机

  • 应用

    太阳能组件汇流条焊接

  • 尺寸

    1、电池片规格:156mm-220mm(出厂标配根据客户需求);

    2、组件规格:

    6串×10半片×2 & 6串×11半片×2 & 6串×12半片×2&6串 ×13半片×2;

    6串×15三分片×2;

    5串×10半片×2 & 5串×11半片×2 & 5串×15三分片×2 ;

    片间距-0.5~4mm,串间距1~6mm;

    兼容21Xmm 5串版型;

    3、玻璃规格: 宽:980~1500mm,长:1630~2600mm;

  • 效率

    20S(屏蔽旁路焊功能)

    23S(开启旁路焊功能)

  • 设备大小

    5126×4980×2640mm

  • 工艺流程

    电池板进料→拉焊带→转移焊带→电池串纠偏→电磁焊接→电池板出料

产品特点
  • 1、前 中后汇流带同时焊接设计,设备稳定性强、稼动率高、维护方便;
  • 2、采 用机器视觉对电池串进行定位补偿,提高电池串引出线与汇焊带位置精度,保证焊接良率及焊接质量;
  • 3、采 用电磁感应焊接技术,焊接温度和时间可调,真正实现超高速焊接;
  • 4、兼 容性强(组件兼容:2600mm×1500mm;
  • 5、 采用双插臂方式搬运上游未焊接组件和已焊接完成的组件,做到同进同出,实现节省TT;
  • 6、 电磁感应焊接技术与闭环控制系统结合,实现温和可靠、稳定的焊接效果。
