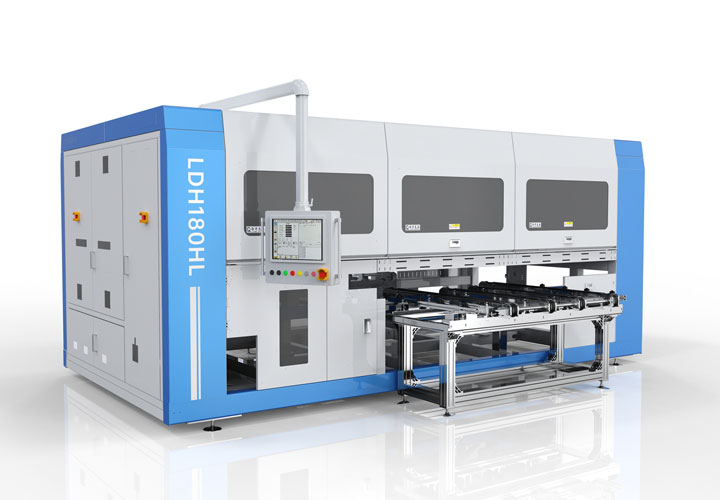

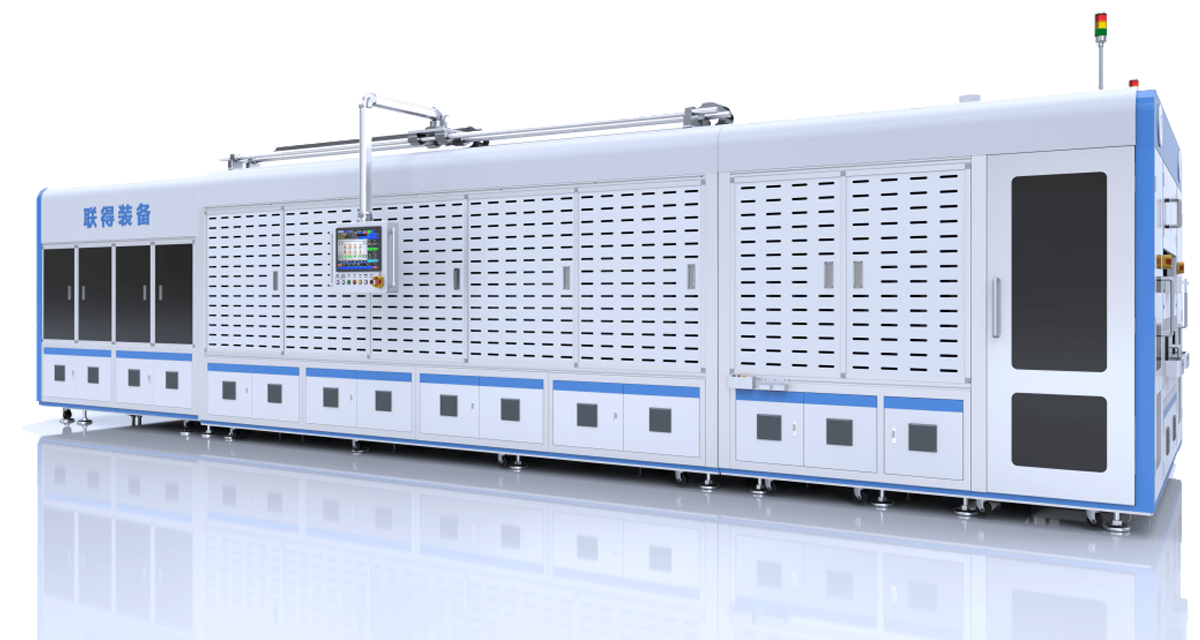

全兼容多主栅高速串焊机

全兼容多主栅高速串焊机

全兼容多主栅高速串焊机,通过利用机械传动对电池片进行搬送、焊接形成电池串。

全兼容多主栅高速串焊机
技术参数
  • 名称

    全兼容多主栅高速串焊机

  • 应用

    太阳能电池片串联焊接

  • 产品尺寸

    166×166-230×230mm电池片

  • 主栅线数量

    5BB~15BB

  • 产能

    8200小片/小时

  • 设备大小

    9450×2800×2700mm

  • 工艺流程

    焊带供料→焊带浸泡→焊带拍扁→焊带裁切→电池片上料→焊带排布→叠片传输→红外焊接→串裁切→串EL检测→电池串下料

产品特点
  • 1、模块化工装设计,切型时间短,维护成本低;
  • 2、采用多分片同时叠片再焊接模式,打破单片叠片模式瓶颈,真正实现超高速焊接;
  • 3、皮带柔性传输,满足电池片薄片化设计;
  • 4、电池片机器视觉外观缺陷检测及定位补偿,提高焊带位置精度,保证焊接良率及焊接质量
  • 5、兼容性强(电池片规格:166mm~230mm,分片范围:1/2~1/4,主栅范围:5BB~15BB);
  • 6、非接触式红外光焊接技术与闭环控制系统结合,实现温和可靠、稳定的焊接效果;
  • 7、预留升级AGV小车接口,实现AGV对接自动上料。
